Interruptor de leva de montaje en carril DIN de posiciones múltiples de 20 A

El interruptor de leva de montaje en carril DIN de posiciones múltiples YAMING 20A es un componente de control eléctrico de alto rendimiento diseñado para un control preciso del circuito. Diseñado con montaje en carril DIN, permite una instalación cómoda y eficiente, adaptándose a los requisitos de diseño compacto de los equipos eléctricos modernos. Este interruptor es aplicable específicamente a máquinas herramienta y equipos eléctricos controlados por programa CNC de CA 50 Hz, 690 V e inferiores, y desempeña un papel crucial en los bucles de control eléctrico.

Su funcionalidad versátil cubre control, protección de iluminación, selección de señal y programa, selección de medición de voltaje y corriente, y también puede controlar motores asíncronos de jaula de ardilla de pequeña capacidad, satisfaciendo completamente las diversas demandas de control de diferentes escenarios de aplicación. El interruptor de leva de montaje en riel DIN de posiciones múltiples de 20 A presenta un diseño compacto, funciones ricas, excelente rendimiento de aislamiento y operaciones de conmutación suaves, lo que lo hace ampliamente aplicable a máquinas herramienta controladas por programas CNC y diversos equipos eléctricos. Como proveedor confiable, YAMING se compromete a entregar componentes de control eléctrico de alta calidad que combinen practicidad y estética.

Característica del producto

- Diseño compacto y flexible: Al adoptar un diseño de tamaño compacto, el interruptor se puede organizar de manera flexible en espacios de instalación limitados, ahorrando efectivamente espacio para gabinetes de equipos eléctricos.

- Ricas funcionalidades: integra múltiples funciones prácticas para satisfacer diversos requisitos de control de bucles de control eléctrico, realizando aplicaciones en múltiples escenarios sin accesorios adicionales.

- Excelente desempeño en seguridad: Con una estructura aerodinámica y materiales rigurosamente seleccionados, garantiza un excelente desempeño de aislamiento, previniendo efectivamente riesgos eléctricos y salvaguardando la seguridad eléctrica.

- Operación suave y confiable: la operación de conmutación es suave y flexible, con alta seguridad y confiabilidad, lo que garantiza un rendimiento estable incluso en uso continuo a largo plazo.

- Aspecto estético y práctico: el novedoso diseño combina practicidad y estética, combinando perfectamente los diseños de diferentes dispositivos y mejorando el efecto visual general del equipo.

Características estructurales

- Diversos ángulos de posicionamiento y estaciones: los ángulos de posicionamiento cubren 30°, 45°, 60° y 90°, con hasta 12 estaciones de operación y de 1 a 12 capas de interruptores disponibles, lo que brinda abundantes opciones para diferentes requisitos de lógica de control.

- Combinación de levas flexible: a través de varias combinaciones de levas, el interruptor puede cumplir con los requisitos de encendido y apagado de los contactos en diferentes formas, adaptándose a las necesidades de control de circuito personalizadas.

- Diseño de cableado seguro: el cableado oculto garantiza la seguridad del contacto y los terminales son de tipo anticaída, lo que evita eficazmente conexiones sueltas y garantiza un funcionamiento estable del circuito.

- Materiales de alta calidad: el material de contacto es una aleación de plata, que tiene una excelente conductividad eléctrica y resistencia al desgaste; la carcasa está hecha de nailon 66 ignífugo reforzado con un índice de retardo de llama de nivel V, lo que logra un efecto retardante de llama superior y prolonga la vida útil del producto.

Aplicaciones de productos

Este interruptor de leva de montaje en carril DIN de posiciones múltiples de 20 A se aplica principalmente a sistemas eléctricos de CA de 50 Hz, 690 V e inferiores, especialmente adecuado para máquinas herramienta controladas por programas CNC y diversos equipos eléctricos. Se usa ampliamente en bucles de control eléctrico para funciones como transmisión de señales de control, protección de iluminación, selección de programas, selección de mediciones de voltaje y corriente, y también se puede usar para controlar motores asíncronos de jaula de ardilla de pequeña capacidad. Su rendimiento estable y confiable lo convierte en una opción ideal para la producción industrial, el procesamiento mecánico y otros campos que requieren un control eléctrico preciso. Como fábrica profesional, YAMING puede proporcionar soluciones personalizadas de acuerdo con las necesidades de aplicación específicas de los clientes.

Diagrama esquemático

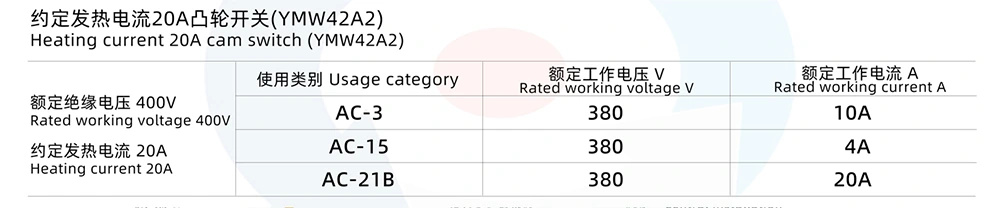

Parámetros técnicos

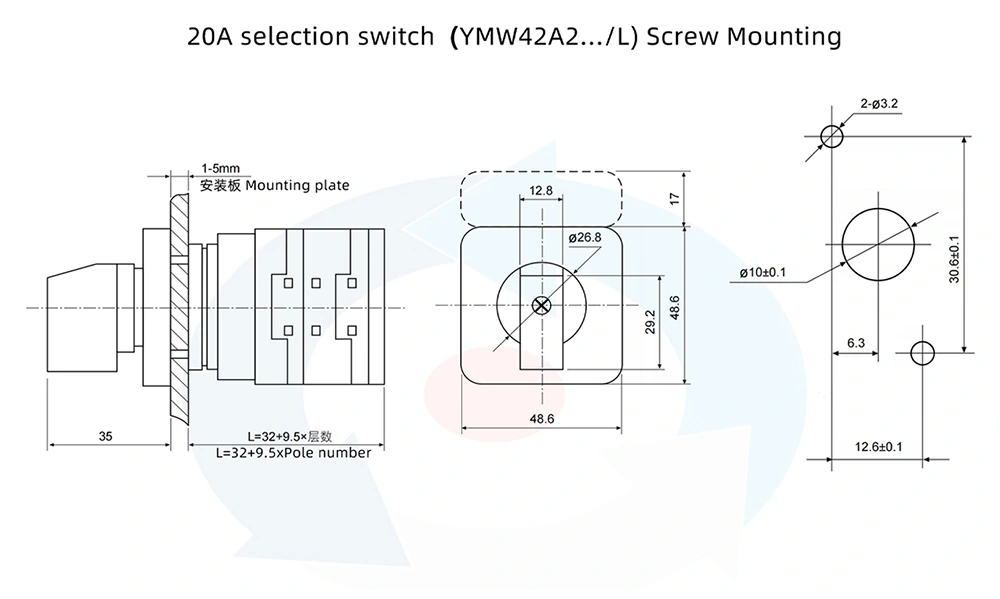

Tamaño del esquema del producto tamaño de instalación
