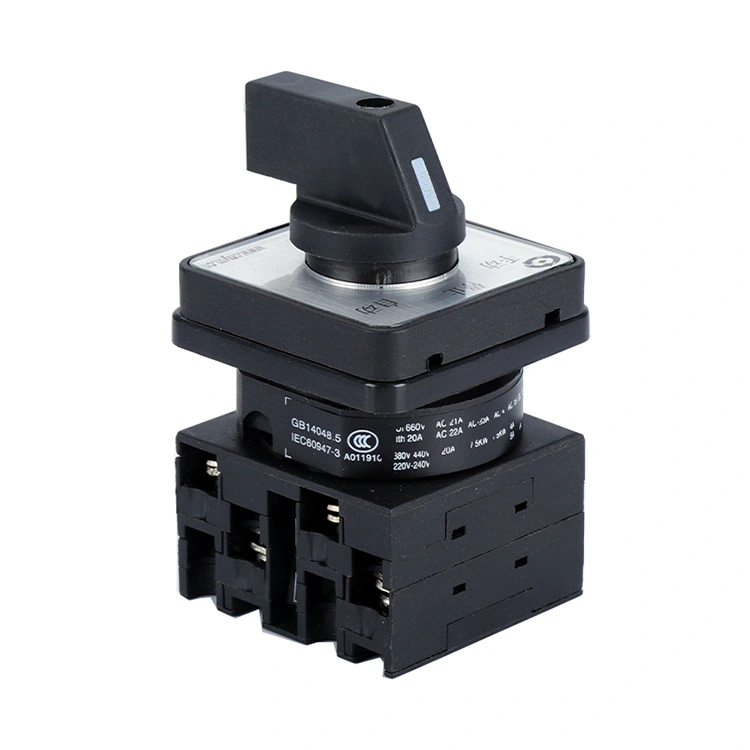

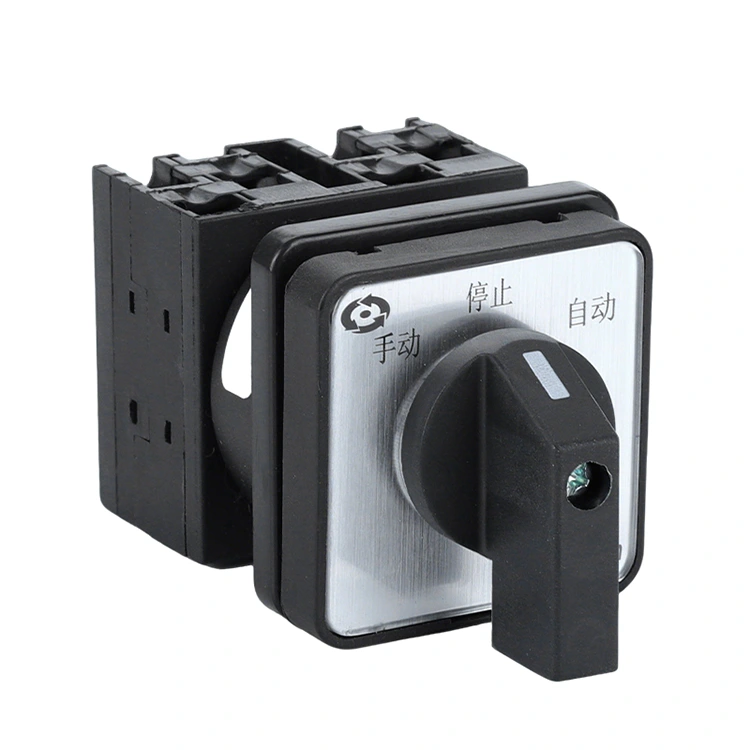

Interruptor de leva de control de potencia dual de tres posiciones 20A

El interruptor de leva de control de potencia dual de tres posiciones y 20 A de la serie LW42 es un componente de control eléctrico de alto rendimiento desarrollado y producido de forma independiente por YAMING. Está diseñado específicamente para sistemas de control eléctrico de máquinas herramienta CNC y otros equipos eléctricos, adecuado para entornos de suministro de energía CA de 50 Hz con voltaje de hasta 690 V. El producto se utiliza principalmente en circuitos de control eléctrico para control, protección de iluminación, selección de señal y programa, así como selección de medición de voltaje y corriente.

Además, el interruptor de leva de control de potencia dual de tres posiciones de 20 A también se puede aplicar al control de motores asíncronos de jaula de ardilla de pequeña capacidad, logrando una cobertura de aplicaciones de múltiples escenarios con funciones diversificadas. Con una estructura compacta, un excelente rendimiento de seguridad y escenarios de aplicación flexibles, proporciona soluciones de control de circuitos eléctricos eficientes y confiables para clientes globales.

Características del producto

- Compacto y que ahorra espacio: el interruptor adopta un diseño estructural compacto, que ahorra efectivamente espacio de instalación. Incluso en áreas de instalación restringidas, se puede disponer de manera flexible, adaptándose al estrecho diseño del espacio interno de diversos equipos eléctricos.

- Funciones versátiles: el interruptor de leva de control de potencia dual de tres posiciones de 20 A integra múltiples módulos funcionales, que pueden satisfacer una amplia gama de necesidades de control eléctrico, logrando un solo interruptor multipropósito y reduciendo la cantidad de componentes en el sistema de control.

- Rendimiento de seguridad superior: en el producto se utilizan materiales seleccionados de primera calidad, que proporcionan un excelente rendimiento de aislamiento y evitan eficazmente riesgos de seguridad eléctrica como cortocircuitos. Al mismo tiempo, la operación de conmutación suave y ágil garantiza un contacto estable durante el proceso de conmutación, con alta seguridad y confiabilidad.

Características estructurales

- Posicionamiento flexible y configuración de capas: el interruptor de leva de control de alimentación dual de tres posiciones de 20 A admite múltiples ángulos de posicionamiento, incluidos 30°, 45°, 60°, 90°, y puede tener hasta 12 posiciones de operación y de 1 a 12 capas de interruptor. Se pueden seleccionar diferentes ángulos de posicionamiento y configuraciones de capas según los requisitos de control reales.

- Aspecto innovador y estético: el producto adopta un diseño de aspecto innovador y elegante, integrando practicidad y estética. Puede combinar perfectamente con el diseño exterior de varios equipos, realzando la belleza general del equipo.

- Combinaciones de levas personalizables: a través de diferentes combinaciones de levas, el interruptor puede cumplir con los requisitos de contacto de encendido y apagado de varias configuraciones, logrando una adaptación personalizada a diferentes circuitos de control.

- Diseño de terminales y cableado seguro: El diseño de cableado oculto garantiza la seguridad de la parte de contacto, evitando contactos accidentales y riesgos de descargas eléctricas. Los terminales adoptan una estructura anticaída, que garantiza la estabilidad del cableado y evita un mal contacto causado por la caída del terminal.

- Selección de materiales de alta calidad: los contactos están hechos de aleación de plata, que tiene una excelente conductividad eléctrica y resistencia al desgaste, lo que garantiza un funcionamiento estable a largo plazo del interruptor. La carcasa está fabricada con nailon 66 reforzado ignífugo, lo que logra un retardo de llama de grado V, que puede prevenir eficazmente la propagación del fuego en caso de accidentes.

Aplicación del producto

El interruptor de leva de control de potencia dual de tres posiciones YAMING LW42 20A se usa ampliamente en máquinas herramienta CNC, que es un componente importante en el sistema de control eléctrico de las máquinas herramienta CNC, responsable de la selección de programas, la transmisión de señales y otras tareas clave. Además, también es aplicable a otros equipos eléctricos que cumplen con las condiciones de CA 50 Hz y voltaje de hasta 690 V, como equipos de control industrial, instrumentos de prueba, etc. Ya sea en el campo del procesamiento mecánico o la automatización industrial, este producto puede desempeñar un papel de control estable y confiable. Como fábrica profesional con líneas de producción maduras, YAMING también puede proporcionar soluciones de productos personalizados de acuerdo con las necesidades de aplicación específicas de los clientes.

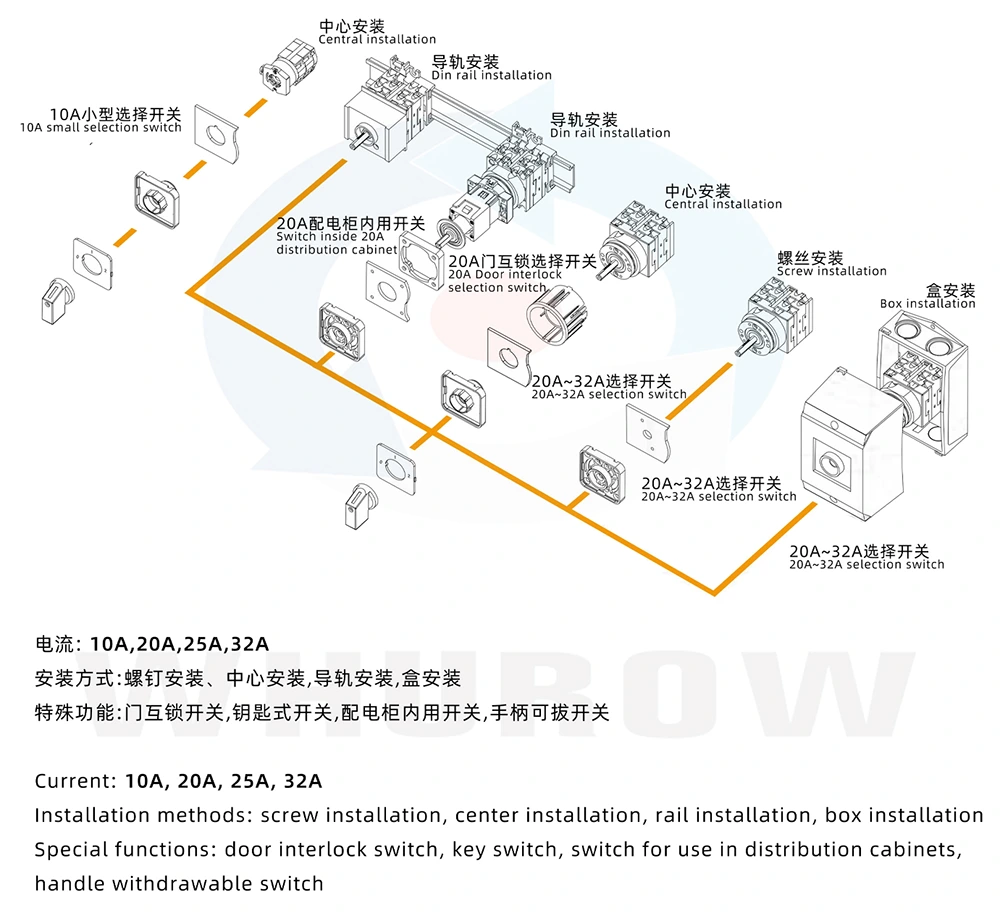

Diagrama esquemático

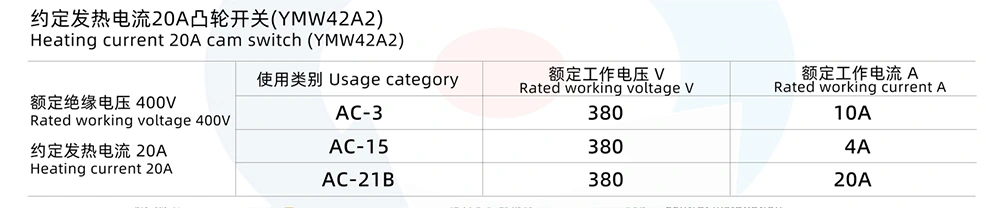

Parámetros técnicos

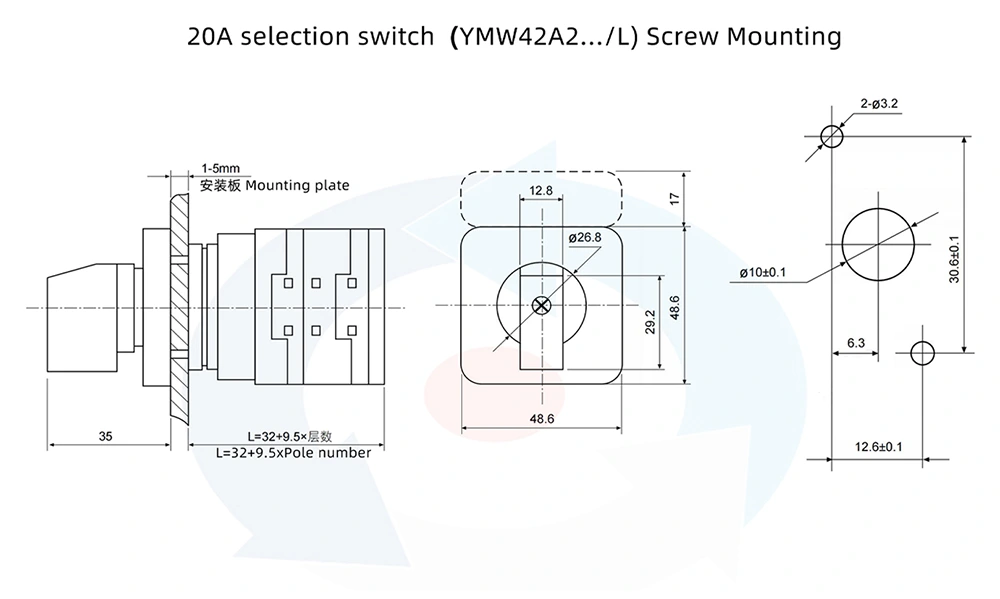

Tamaño del esquema del producto tamaño de instalación
