Principio de funcionamiento del interruptor de cambio.

I. Definición básica deInterruptor de cambio

Un interruptor de cambio (también conocido como interruptor combinado) es un componente eléctrico de control manual de múltiples contactos y posiciones múltiples, que se utiliza principalmente para encender/apagar circuitos, cambiar fuentes de alimentación, convertir señales o controlar la rotación hacia adelante y hacia atrás de motores. Su característica principal es que la rotación o el movimiento impulsan múltiples conjuntos internos de contactos para que funcionen sincrónicamente, logrando la conmutación de diferentes rutas de circuito. Es ampliamente utilizado en control industrial, equipos eléctricos e instrumentación.

II. Estructura central de un conmutador

Para comprender su principio de funcionamiento, es necesario identificar primero sus componentes principales, que trabajan juntos para lograr la función de conmutación:

Mecanismo operativo: un componente de control manual externo (como una perilla o manija) que gira o lanza un eje interno. Normalmente tiene múltiples posiciones (por ejemplo, 2, 3, 4 posiciones), cada una de las cuales corresponde a una combinación de contactos diferente.

Sistema de contactos: El componente funcional central, compuesto por contactos móviles y estacionarios. Cada conjunto de contactos corresponde a una ruta de circuito. El contacto móvil se fija al eje y el contacto estacionario se fija al bloque de terminales dentro de la carcasa. El material de contacto suele ser una aleación de cobre (como una aleación de plata) para garantizar la conductividad y la resistencia al desgaste.

Dispositivo de posicionamiento: normalmente compuesto por un resorte, una bola de acero o una estructura de leva, se utiliza para fijar el mecanismo operativo en su posición, evitando una operación accidental. Cuando la manija de operación se gira a la posición designada, el dispositivo de posicionamiento se bloqueará en su lugar, asegurando un contacto estable de los contactos. La conmutación requiere superar la fuerza de posicionamiento para garantizar una selección de posición clara.

Carcasa y Terminales: La carcasa está hecha de materiales aislantes (como plástico o cerámica) para aislamiento y protección; los terminales se utilizan para conectar cables externos, conectando el sistema de contactos al circuito controlado.

III. Principio de funcionamiento básico delInterruptor de cambioEl principio de funcionamiento básico de un interruptor inversor es "conectar selectivamente rutas de circuito activando mecánicamente los contactos para encenderlos y apagarlos". El proceso específico se puede dividir en tres pasos clave:

**Gatillo de operación:** Girar o lanzar manualmente la manija de operación hace que el eje interno gire. En este momento, el dispositivo de posicionamiento liberará la posición actual a medida que el eje gira y se bloqueará en su lugar en la posición objetivo, asegurando un funcionamiento adecuado.

Conmutación de contacto: A medida que el eje gira, el contacto móvil fijado en el eje gira sincrónicamente, haciendo "contacto" o "separándose" con el contacto estacionario correspondiente:

Cuando el contacto móvil hace contacto con el contacto estacionario, la ruta del circuito se cierra;

Cuando el contacto móvil se separa del contacto estacionario, la ruta del circuito está abierta;

El funcionamiento sincrónico de múltiples grupos de contactos (por ejemplo, conmutar tres grupos de contactos simultáneamente) permite el control coordinado de múltiples circuitos (por ejemplo, conmutar simultáneamente circuitos de potencia, señal y protección).

Cambio de circuito completado: cuando la manija de operación está en la posición objetivo, el dispositivo de posicionamiento fija la posición, el contacto móvil y el contacto estacionario están en contacto de manera estable y el circuito controlado se activa de acuerdo con la ruta preestablecida, completando el cambio.

Suplemento clave: Lógica de coordinación de múltiples posiciones y contactos

La principal ventaja de un conmutador reside en sus "múltiples posiciones correspondientes a múltiples combinaciones de contactos". Por ejemplo, un interruptor de cambio de contacto de 3 posiciones y 2 grupos tiene diferentes estados de encendido/apagado de contacto para cada posición:

Posición 1: el grupo de contacto 1 está encendido, el grupo de contacto 2 está apagado;

Posición 2: el grupo de contacto 1 está apagado, el grupo de contacto 2 está encendido;

Posición 3: Ambos grupos de contactos 1 y 2 están encendidos (o ambos apagados, según los requisitos de diseño).

Mediante esta combinación, una sola operación puede controlar la conmutación síncrona de múltiples circuitos, simplificando la lógica de control.

IV. Clasificación y aplicaciones típicas de los conmutadores

Según su estructura y aplicación, los conmutadores se pueden clasificar en diferentes tipos, con ligeras variaciones en sus principios de funcionamiento:

Clasificación por método de operación:

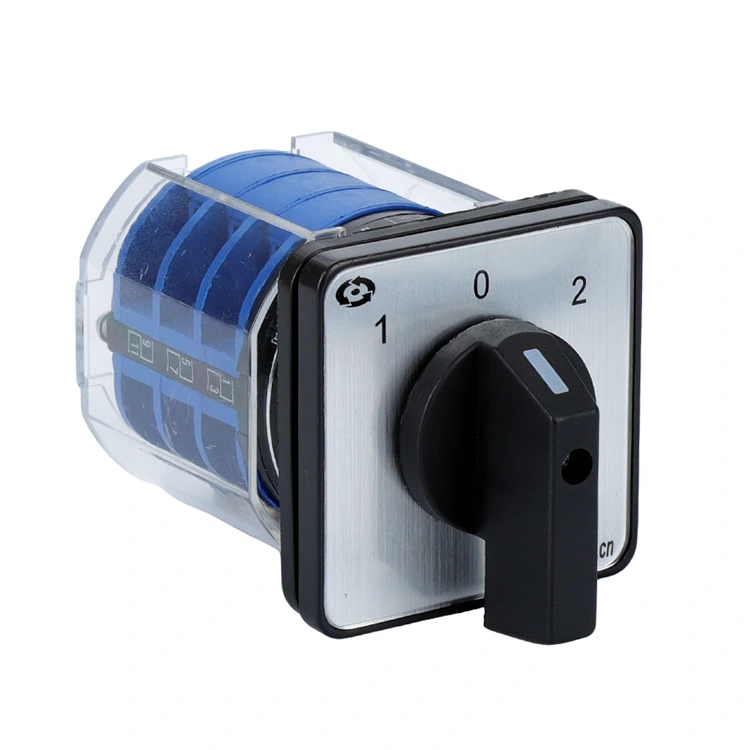

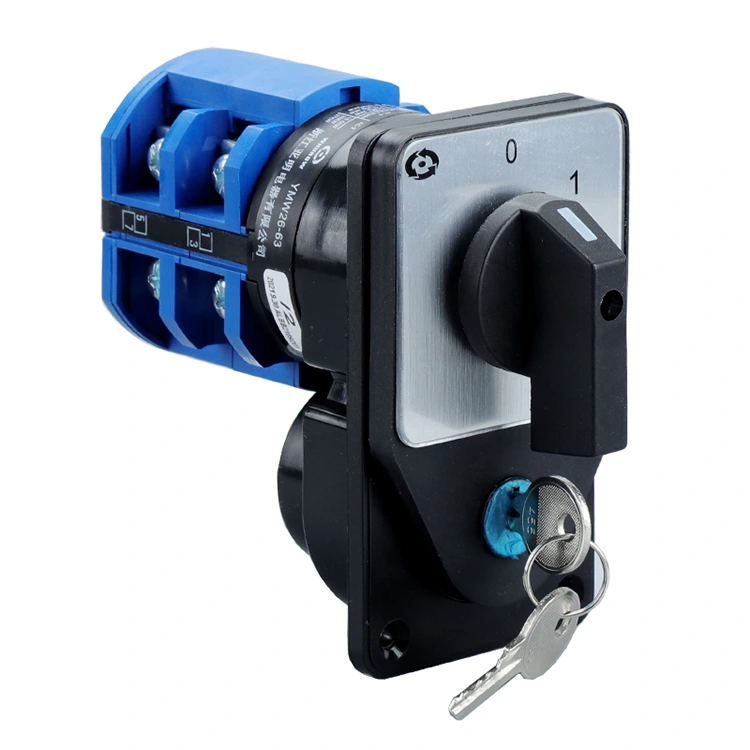

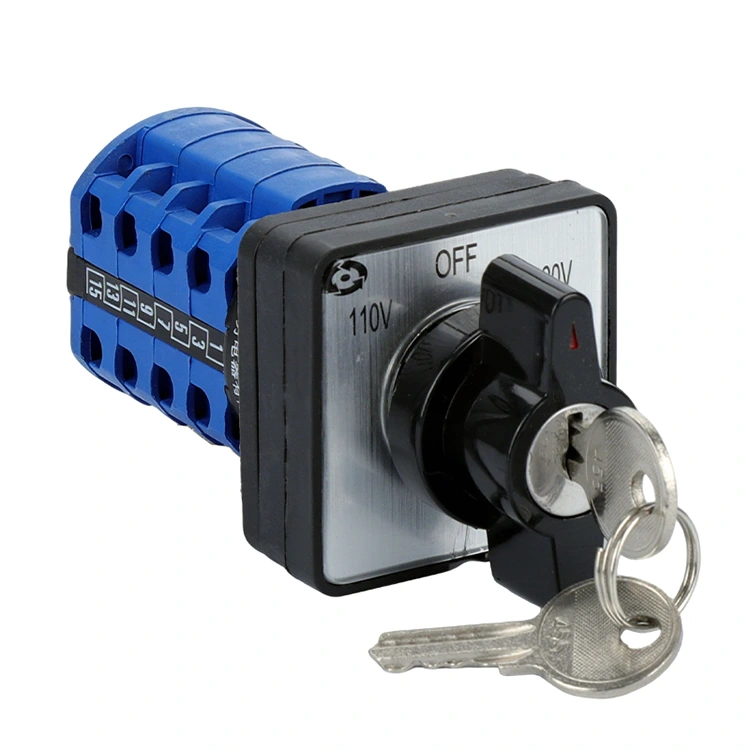

Interruptor de cambio giratorio (más común): cambia de posición girando una manija, como interruptores de alimentación e interruptores de control de avance/retroceso del motor;

Interruptor de cambio de palanca: cambia de posición alternando una manija, a menudo usado en equipos o instrumentos pequeños.

Clasificación por número de grupo de contacto:

* Conmutador unipolar: solo un grupo de contactos, utilizado para conmutación de circuito único (por ejemplo, encendido/apagado simple);

* Conmutador multipolar: dos o más grupos de contactos, utilizados para conmutación coordinada de circuitos múltiples (por ejemplo, conmutar simultáneamente una fuente de alimentación trifásica utilizando tres grupos de contactos).

Escenarios de aplicación típicos:

* Conmutación de energía: como la conmutación entre la energía principal y la energía de respaldo en un sistema de suministro de energía dual;

* Control del motor: Controlar la rotación hacia adelante y hacia atrás de un motor (cambiando la fase de potencia de los devanados del motor);

* Conversión de señal: conmutación entre diferentes señales de medición en instrumentos (por ejemplo, señales de voltaje, corriente);

* Selección de circuito: Cambio entre diferentes modos de funcionamiento en equipos industriales (por ejemplo, modo manual/automático).

V. Características principales del principio de funcionamiento

Enclavamiento mecánico: la conmutación de contactos depende completamente de la operación mecánica, sin componentes electrónicos involucrados. Esto da como resultado una estructura simple, alta confiabilidad e idoneidad para entornos hostiles (como escenarios de alta temperatura y vibración).

Conmutación síncrona: varios conjuntos de contactos funcionan sincrónicamente, lo que garantiza la coherencia en la conmutación de múltiples circuitos (por ejemplo, cuando un motor invierte la dirección, la fase de alimentación y el circuito de protección conmutan sincrónicamente).

Bloqueo de engranajes: el dispositivo de posicionamiento evita conmutaciones erróneas, garantiza la estabilidad del circuito y es particularmente adecuado para escenarios de control críticos (como la conmutación del sistema de energía).
