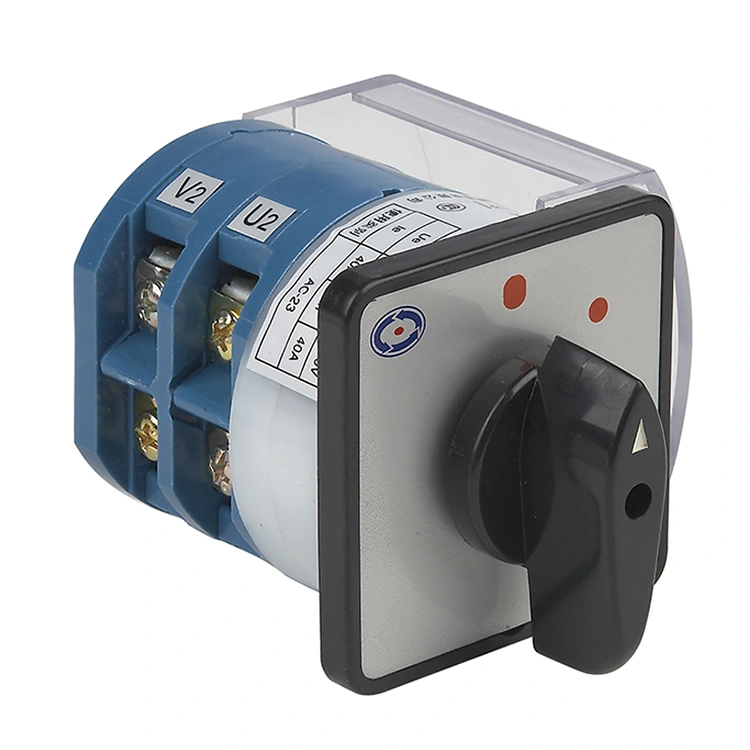

Montaje en placa con cubierta protectora Interruptor combinado de leva

El interruptor combinado de la serie HZ12, también conocido como interruptor de desconexión de energía, es un componente de control eléctrico de alto rendimiento desarrollado y producido de forma independiente por la fábrica de YAMING. Montaje en placa con cubierta protectora El interruptor combinado de leva está diseñado específicamente para montaje en placa con una cubierta protectora, que previene eficazmente que el polvo, los residuos y los impactos externos afecten los componentes internos, lo que garantiza un funcionamiento estable en entornos industriales hostiles. Este interruptor es ampliamente aplicable a circuitos de CA con una frecuencia de 50 Hz o 60 Hz y un voltaje de funcionamiento nominal de hasta 500 V, y realiza principalmente las funciones de conectar y desconectar suministros de energía eléctrica.

Además, puede apagar directamente motores eléctricos y cargas altamente inductivas, proporcionando una solución de control segura y eficiente para el funcionamiento estable de los sistemas eléctricos. Con una seguridad, durabilidad y rendimiento eléctrico excepcionales, este interruptor se ha convertido en una opción confiable para diversas aplicaciones industriales y eléctricas, y YAMING también es reconocido como un proveedor confiable en el mercado mundial de interruptores eléctricos.

Características principales del producto

El interruptor combinado de leva de montaje en placa con cubierta protectora HZ12 de YAMING está construido con un estricto control de calidad y procesos de fabricación avanzados, y cuenta con múltiples ventajas principales que garantizan su excelente rendimiento:

- Seguridad operativa mejorada: Equipado con una manija de operación manual con candado, el interruptor se puede bloquear en la posición de apagado cuando se realizan trabajos de mantenimiento o reparación, lo que previene eficazmente el arranque accidental y mejora en gran medida la seguridad del personal de operación y mantenimiento.

- Durabilidad superior: la manija de operación flexible está diseñada para soportar hasta diez mil operaciones, lo que garantiza un uso estable a largo plazo sin degradación del rendimiento. Esta durabilidad reduce significativamente la frecuencia de reemplazo y mantenimiento, lo que reduce el costo operativo general para los usuarios.

- Excelente rendimiento eléctrico: el interruptor adopta componentes de cobre espesado y contactos de aleación de plata. Estos materiales conductores de alta calidad tienen las características de baja resistividad y excelente conductividad eléctrica, lo que puede minimizar la pérdida de energía durante la transmisión de corriente. Al mismo tiempo, también tienen una excelente resistencia al desgaste y a la oxidación, lo que garantiza un rendimiento estable de los contactos y prolonga la vida útil del interruptor.

- Selección de materiales de alta calidad: el producto se fabrica con materiales seleccionados de alta calidad, incluido material de PC ignífugo. Este material tiene una resistencia superior a la compresión y al impacto, así como un excelente rendimiento retardante de llama, que puede prevenir eficazmente los riesgos de incendio causados ​​por fallas eléctricas y garantizar la seguridad y confiabilidad del interruptor en diversos entornos de trabajo.

Clasificación de productos

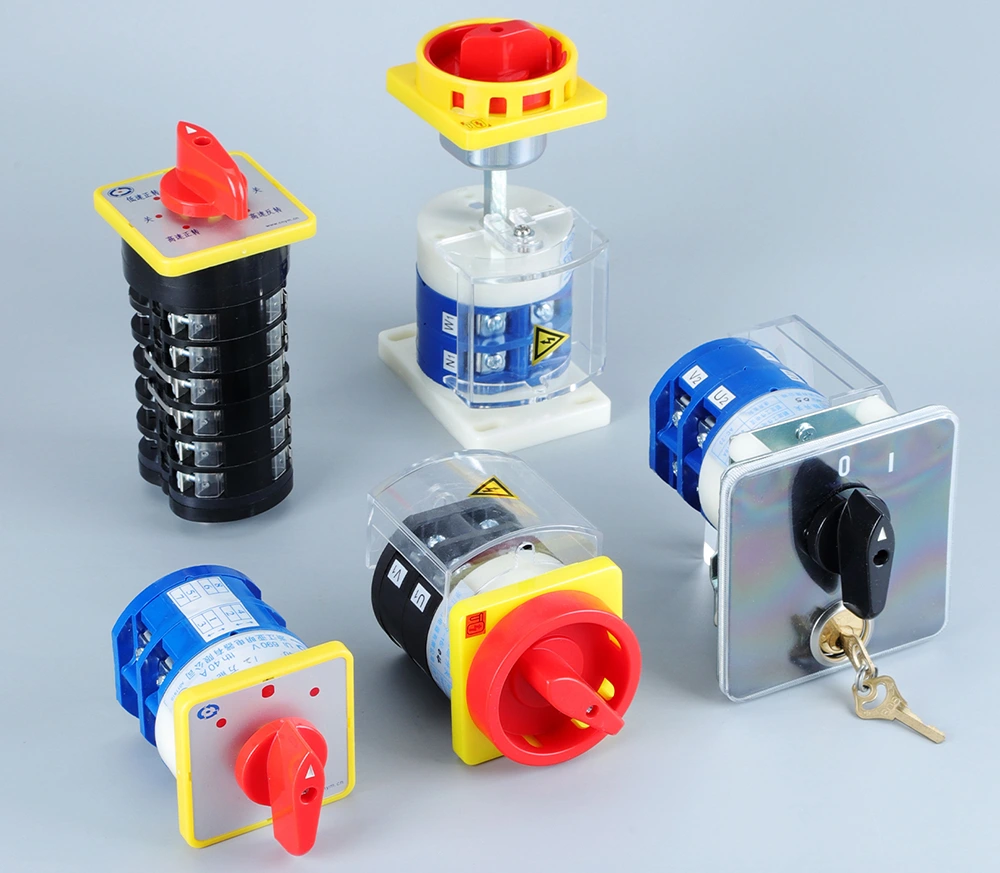

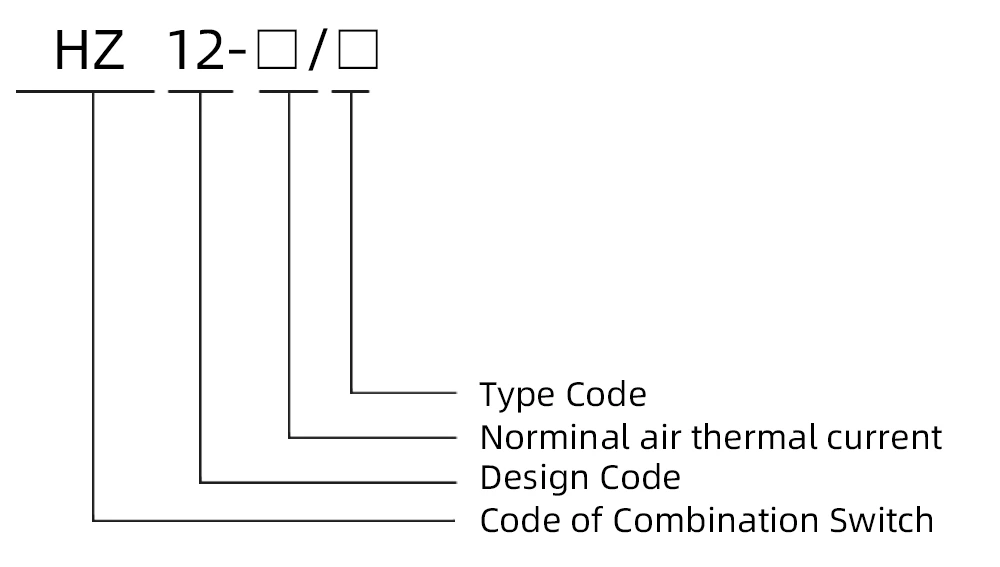

Para satisfacer las diversas necesidades de diferentes escenarios de aplicación, los interruptores combinados de la serie HZ12 están disponibles en tres tipos principales: tipo básico, tipo con candado y tipo con enclavamiento. Cada tipo se divide a su vez en parada de emergencia y variantes estándar, con una identificación clara y diseños diferenciados:

- Variantes estándar: Incluyendo los modelos 01, 03 y 07, estas variantes están equipadas con paneles y perillas negros. Cabe señalar que las variantes estándar son productos hechos a medida y los clientes deben especificarlas explícitamente al realizar el pedido.

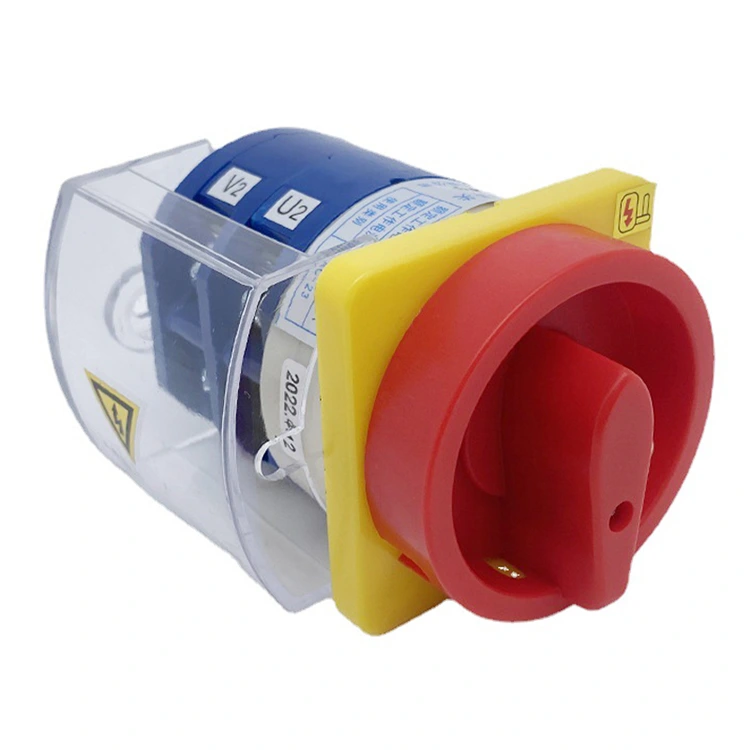

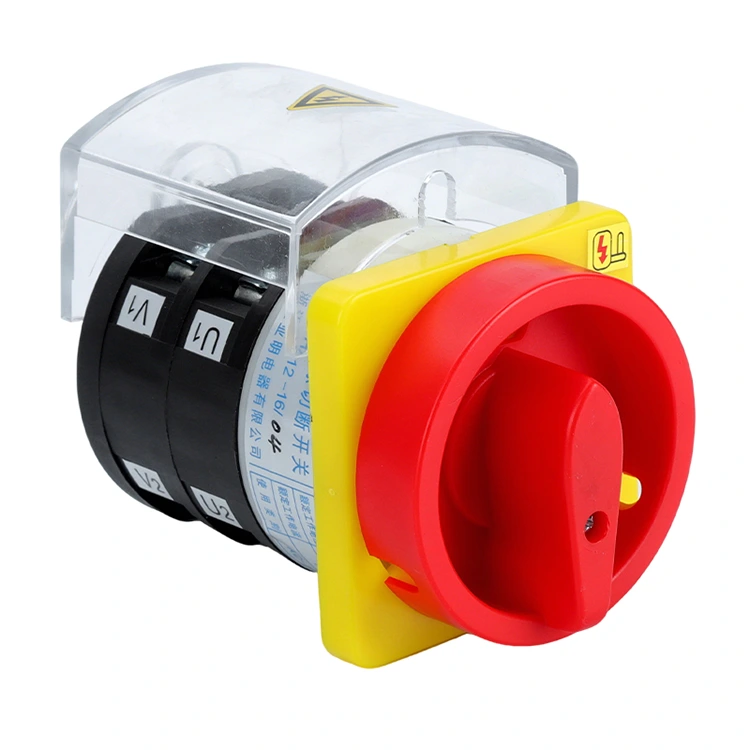

- Variantes de parada de emergencia: incluidos los modelos 02, 04 y 08, estas variantes cuentan con paneles amarillos y perillas rojas, que sirven como identificadores claros de parada de emergencia. En caso de emergencia, los operadores pueden identificar y operar rápidamente el interruptor para cortar el suministro de energía, minimizando posibles pérdidas.

Aplicación del producto

Como interruptor de alimentación principal versátil, el interruptor combinado de leva de montaje en placa con cubierta protectora HZ12 se usa ampliamente en diversos campos, incluidos, entre otros: equipos de ventilación, máquinas herramienta, gabinetes de control, diversos dispositivos eléctricos y sistemas de bombas de agua. Su rendimiento estable, alta seguridad y gran adaptabilidad lo hacen adecuado tanto para sitios de producción industrial como para sistemas eléctricos comerciales. Ya sea en la industria manufacturera, la industria de la construcción o la industria de tratamiento de agua, este interruptor puede proporcionar soporte de control eléctrico confiable, garantizando el funcionamiento seguro y eficiente de equipos y sistemas.

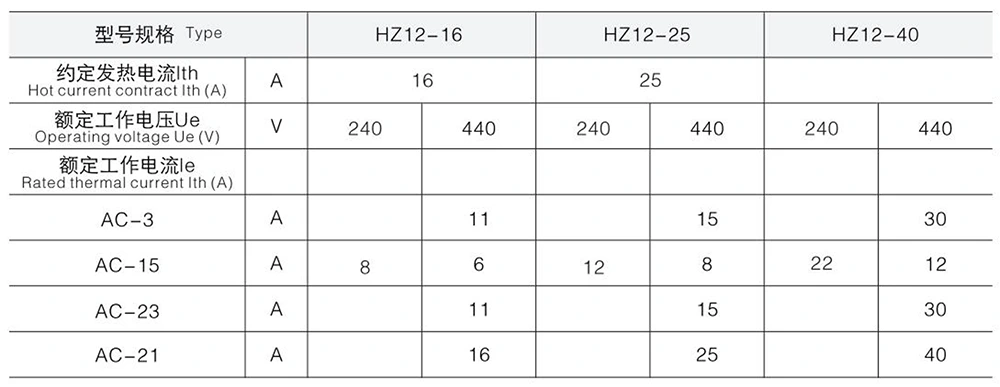

Parámetros técnicos

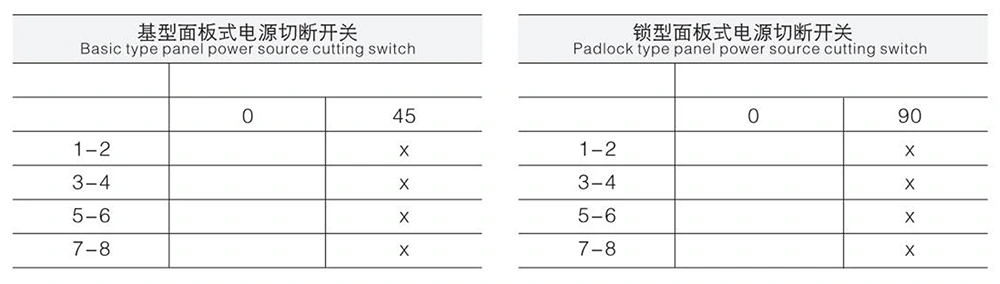

Diagrama de cableado

Tamaño del esquema del producto tamaño de instalación
